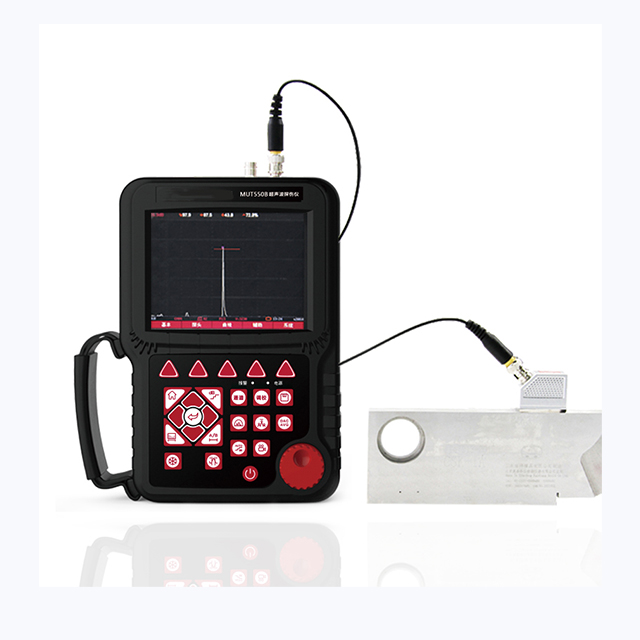

超聲探傷儀UT500B

產品介紹

全數字式超聲波探傷儀，能夠快捷、無損傷、精確地檢測工件內部多種缺陷（裂紋、夾雜、氣孔等）。該產品設計獨特、操作簡便、堅固耐用，采用全中文真彩液晶顯示，可根中國高端智能無損檢測系統解決方案集成商廈門科皕檢測科技股份有限公司總部地址：廈門市軟件園三期 A 區 01 棟 504 總部電話：0592-5503955 官網：www.cobe-ndt.cn 2 據環境選擇不同顏色方案，在室外強光下，液晶亮度可調節。主從式菜單設計，設有數碼飛梭旋輪，操作便捷，技術領先。被廣泛應用于航空航天、鐵路交通、建筑鋼結構、鍋爐壓力容器等領域，是鐵路、造船、冶金、化工等行業缺陷檢測、質量控制、在役安全監測與壽命評估必備的專業精密儀器。

功能特色

探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷。
焊縫圖示：可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置。
自動校準：探頭零點和探頭角度（K 值）自動校準功能；聲速自動測量功能。
波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值。
Φ 值計算：直探頭鍛件探傷找準缺陷最高波后自動計算、顯示缺陷當量尺寸。
缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置。
缺陷定量：缺陷當量 dB 值實時顯示。
缺陷定性：通過回波包絡(luò )波形，方便人工經驗判斷。
DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的 AVG 曲線。
增益：總增益量 110dB，設 0、0.1dB、2dB、6dB 步進值，獨特的全自動增益調節及掃查增益功能，使探傷既快捷又準確。
閘門報警: 門位、門寬、門高任意可調；B 閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和 LED 燈(吵噪環境中 LED 燈報警非常有效)報警及關閉。
實時時鐘：實時探傷日期、時間的跟蹤記錄，并記錄存儲。
電池模塊：高容量鋰電池模塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用。

主要技術參數

檢測范圍： (0~9999)mm
工作頻率： (0.2~20)MHz
聲速范圍： (1000~15000)m/s
動態范圍： ≥36dB
垂直線性誤差：≤2.5%
水平線性誤差：≤0.1%
分辨力： >40dB(5P14)
靈敏度余量：>65dB(深 200mmФ 2 平底孔)
數字抑制： (0~80)%，不影響線性與增益
電噪聲電平：≤8%
探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭
閘門：進波門、失波門；單閘門讀數、雙閘門讀數
脈沖幅度：低（300V）、中（500V）、高（700V）分級選擇
脈沖寬度：在(0.1~0.5)μs 范圍內連續調節，以匹配不同頻率的探頭
探頭阻尼： 100Ω 、200Ω 、400Ω 可選
硬件實時采樣：高分辨率 10 位 AD 轉換器，采樣速度 160MHz，波形高度保真
檢波方式：正半波、負半波、全波、射頻檢波
濾波頻帶：（0.2~20）MHz，根據探頭頻率全自動匹配，無需手動設置
數據存儲： 100 組探傷參數通道，1000 幅探傷回波信號及參數
通訊接口： USB2.0 高速通訊傳輸接口
電源：直流（DC）9V；鋰電池連續工作 10 小時以上
外型尺寸： 263×170×61(mm)
環境溫濕度：(-10~50)℃ (20~95)%RH
